НСТ UV500 F5
310 x 294 x 210
(-30° +115°/ N+360°) мм
- Высокая производительность за счет жесткости и и оптимальной компановки инерционных масс
- Запатентованная компенсация веса по оси Z для повышения динамических характеристик
- Износостойкие линейные привода на всех осях
- Высокоточные оптические линейки на всех осях
- Точный контроль температуры основных и подвижных узлов станка
- Станок предусмотрен для паллетной обработки
Roeders RXP 400 DS
310 x 294 x 210
(-30° +115°/ N+360°) мм
- Высокая производительность за счет жесткости и и оптимальной компановки инерционных масс
- Запатентованная компенсация веса по оси Z для повышения динамических характеристик
- Износостойкие линейные привода на всех осях
- Высокоточные оптические линейки на всех осях
- Точный контроль температуры основных и подвижных узлов станка
- Станок предусмотрен для паллетной обработки

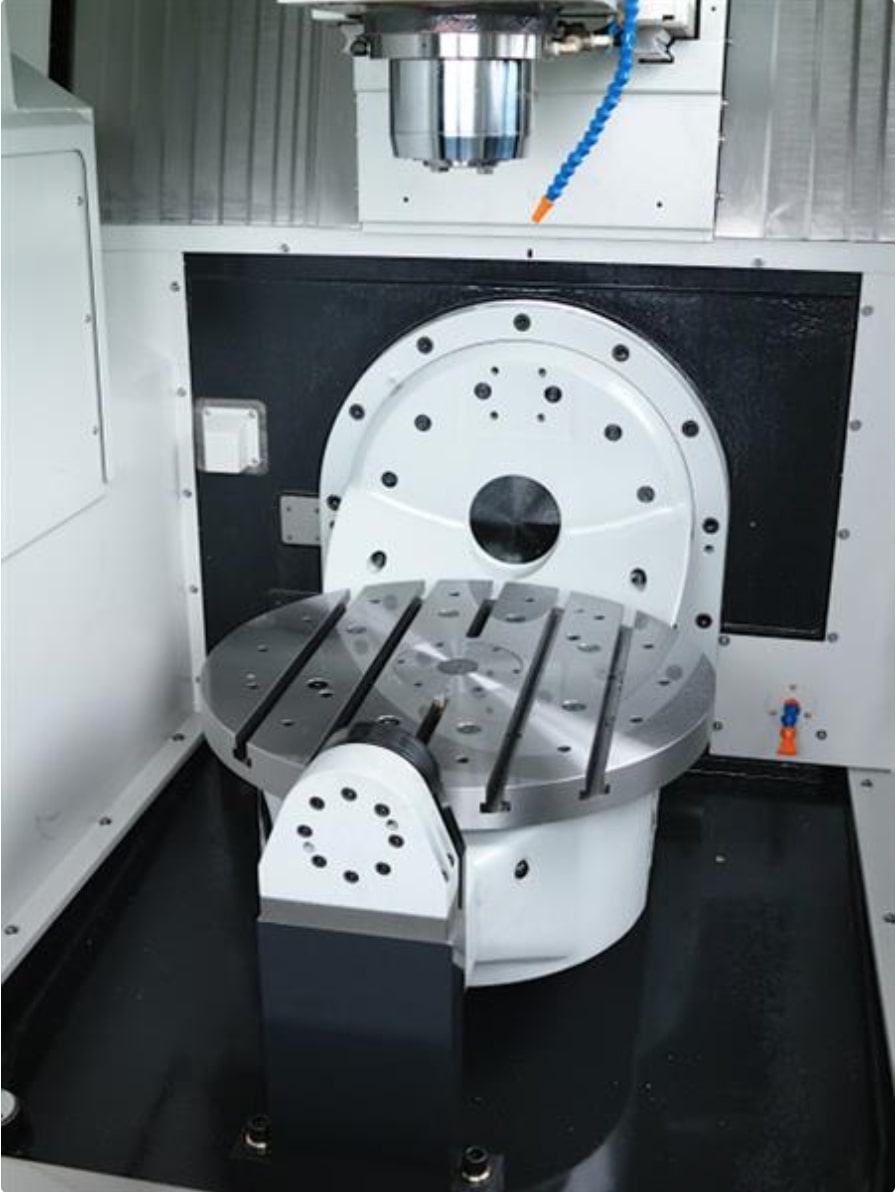

5-осевой фрезерный станок имеет подвижную колонну и сверхпрочные роликовые линейные направляющие по осям X Y Z. Все узлы станка изготовлены из высокопрочного чугуна с применением отжига для снятия внутренних напряжений. Прецизионный поворотный / наклоняемый стол позволяет вести одновременную обработкку в 5 осях (5-ти осевая интерполяция). В линейных осях применяются оптические линейки и оптические энкодеры в поворотных осях.
Станок производства компании ООО "Национальные Станкостроительные Технологии" (Российская Федерация).
Характеристики
| РАБОЧАЯ ЗОНА | |
| Рабочие перемещения X Y Z, мм | 620 x 520 x 460 |
| Размер стола, мм | Ø500 (Ø600, Ø650) |
| Вес заготовки, кг | 300 |
| Расстояние между концом шпинделя и рабочим столом, мм | 140 — 600 |
| Наклон стола ось A, град | -40° / +110° |
| Поворот стола ось C, град | 360° |
| ШПИНДЕЛЬ | |
| Мощность, кВт | 10 / 12,5 |
| Скорость вращения шпинделя, об/мин | 12000 (15000 / 20000) |
| Посадочное место для инструмента, тип | 40 (DIN, BT, CAT, HSK) |
| ПОДАЧИ | |
| Холостой ход, мм/мин | 36 000 |
| Рабочие подачи по осям B C, об/мин | 11,1 / 16,6 |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
| Количество мест, шт | 24 (32, 40, 54) |
| Максимальный диаметр инструмента, мм | Ø76 |
| Максимальная длина инструмента, мм | 250 |
| Максимальный вес инструмента, кг | 7 |
| Время смены инструмента, сек | 2 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Вес станка, т | 9 |
| Размеры станка, мм | 4200 x 2600 x 2900 |
| СИСТЕМА УПРАВЛЕНИЯ | |
| Тип | Siemens (Fanuc, Heidenhain, Mitsubishi) |
| Количество одновременно управляемых координат, шт | 5 |
| ТОЧНОСТЬ | |
| Точность перемещения, мм | 0,004 |
| Повторяемость, мм | 0,002 |
| РАБОЧАЯ ЗОНА | |
| Рабочие перемещения X Y Z, мм | 310 x 294 x 210 |
| Размер стола, мм | Ø 199 |
| Вес заготовки, кг | 15 |
| Наклон стола ось A, град | -30° / +135° |
| Поворот стола ось C, град | без ограничений |
| ШПИНДЕЛЬ | |
| Макс. скорость вращения, об/мин | 50 000 HSK E25, макс Ø инструмента 6 мм |
| Макс. скорость вращения, об/мин | 40 000 HSK E32, макс Ø инструмента 10 мм |
| Мощность, кВт | 14 |
| ПОДАЧИ | |
| Рабочие подачи, мм/мин | 0 — 42 000 |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
| Количество мест, шт | 12 (40 или более) |
| Тип | линейного типа (цепного типа) |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Вес станка, т | 3,2 |
| Размеры станка, мм | Ш 2 515 x Д 1 930 x В 2 160 |
